Cómo Reparar Tuberías Bajo el Agua con Belzona SuperWrap II (con video)

Mitchell Guzman
noviembre 1, 2024
4 minutos de lectura
Serie - Cómo se hace!

Si está buscando orientación sobre cómo envolver tuberías en entornos de Reparación húmedos, mojados y subacuáticos, Esta publicación de blog lo llevará a través de todos los pasos clave necesarios para instalar con éxito la solución de envoltura compuesta Belzona SuperWrap II.

Este proceso de aplicación cuenta con Belzona 1984, la última incorporación a la colección de resinas utilizadas en las aplicaciones de envoltura compuesta Belzona SuperWrap II. Diseñado específicamente para la tolerancia a la superficie, Belzona 1984 se puede aplicar en ambientes húmedos sin la necesidad de voladura abrasiva, lo que lo convierte en la solución perfecta para aplicaciones de reparación de tuberías submarinas.

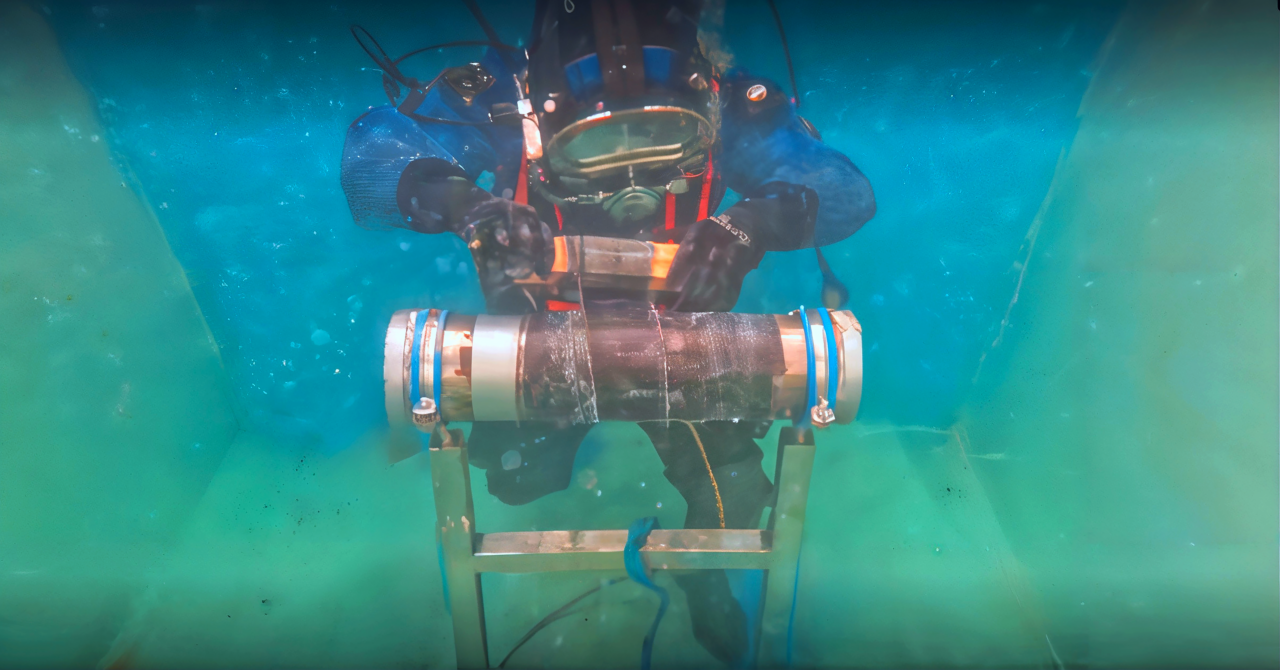

How to wrap pipes underwater using composite wrap system, Belzona SuperWrap II — Cómo envolver tuberías bajo el agua utilizando el sistema de envoltura compuesto, Belzona SuperWrap II

Cómo Envolver Tuberías bajo el agua: una Guía Paso a Paso

Primer paso: Preparación de la superficie antes de la aplicación de Belzona SuperWrap II

Para el primer paso en nuestra Guía de cómo envolver tuberías, cepille cualquier contaminación suelta antes de rugiar la superficie. Luego, use una amoladora adecuada para limpiar la superficie para lograr el siguiente estándar de limpieza: limpieza de herramientas eléctricas SSPC-SP11 a metal de barra y una profundidad mínima de perfil de 25 µm (1 mil).

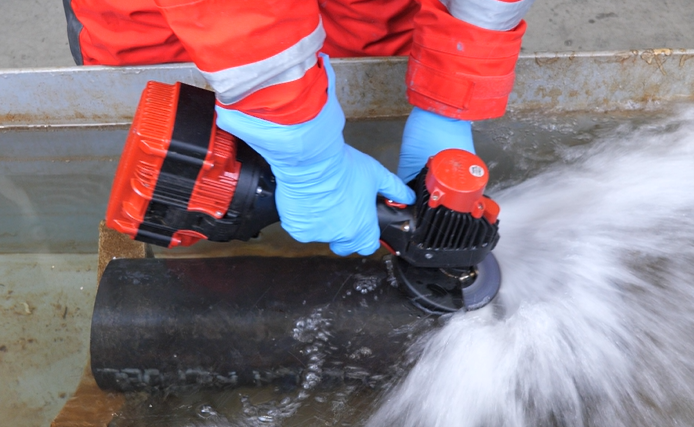

Use a suitable power tool to prepare the substrate for the underwater repair solution — Utilice una herramienta eléctrica adecuada para preparar el sustrato para la solución de reparación bajo el agua

Paso dos: Mezclar la resina epóxica (epoxi)

Utilice los vasos medidores proporcionados para decantar el envase blanco más grande que contiene la Base 250 ml (8,5 onzas líquidas estadounidenses) y el solidificador 150 ml (5,1 onzas líquidas estadounidenses), el envase más pequeño, en la relación de volumen correcto. Mezcle bien en el recipiente provisto durante tres minutos hasta que se logre una mezcla homogénea.

Nota: Los vasos medidores deben llenarse hasta el borde para garantizar la correcta proporción de mezcla.

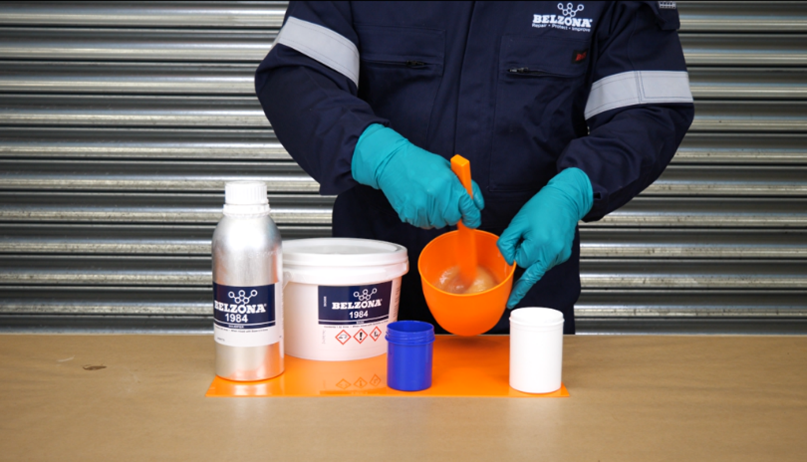

Mixing the Belzona 1984 resin prior to incorporating with the Belzona 9381 fabric — Mezcla de la resina Belzona 1984 antes de incorporarla con la tela Belzona 9381

Paso tres: humedecer la envoltura compuesta

Durante el recubrimiento de la tubería, es fundamental asegurarse de que el recubrimiento compuesto esté completamente saturado con resina Belzona 1984 para lograr una reparación duradera. Aplique la resina Belzona 1984 directamente sobre el recubrimiento compuesto Belzona 9381 con un aplicador, brocha, rodillo o escobilla de goma. Asegúrese de que el tejido Belzona 9381 esté completamente saturado, lo cual se puede comprobar por la translucidez de las fibras de vidrio en el tejido compuesto.

Nota: Para maximizar la vida útil del producto, evite dejar el compuesto humedecido enrollado durante períodos prolongados.

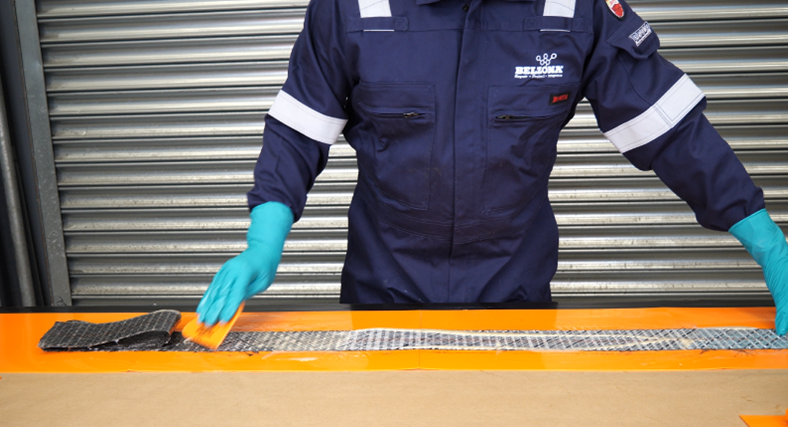

Wetting out the composite wrap — Humedezca la envoltura compuesta antes de envolver el tubo

Paso cuatro: Envuelva la tela de reparación para tuberías húmedas

Dentro del área marcada para la reparación de la tubería, envuelva la tela Belzona 9381 húmeda en forma helicoidal con un solapamiento del 50%. Dependiendo del ancho de la tela Belzona 9381 elegida, esto puede indicarse con una puntada trazadora en la línea central. Añada vueltas adicionales según sea necesario, respetando los tiempos de sobreenvoltura. Independientemente de las condiciones, no se deben aplicar más de cuatro vueltas antes de la aplicación de la película desmoldante para garantizar una unión eficaz.

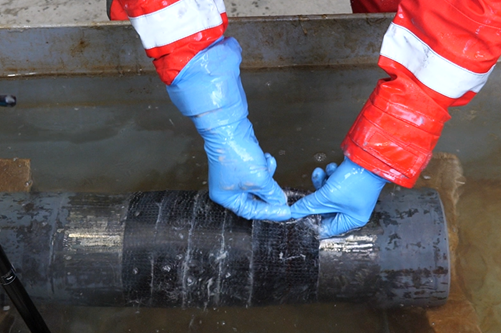

Wrap the pipe repair fabric helicoidally — Envuelva la tela de reparación de tuberías de forma helicoidal

Paso cinco: Envuelve la película de lanzamiento

Envuelva la película de liberación perforada Belzona 9382 en forma helicoidal sobre el área reparada del tubo húmedo. Aplique tensión para comprimir el compuesto.

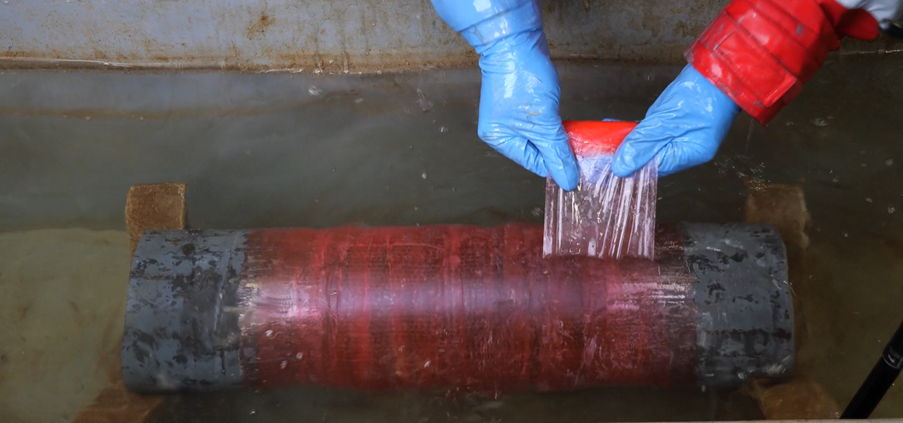

Release film wrapped helicoidally around pipe — Liberar la película envuelta helicoidalmente alrededor de la tubería

Paso seis: Asegure ambos extremos.
Para el último paso de nuestra guía sobre cómo envolver tuberías, fije bien ambos extremos de la envoltura de la tubería.

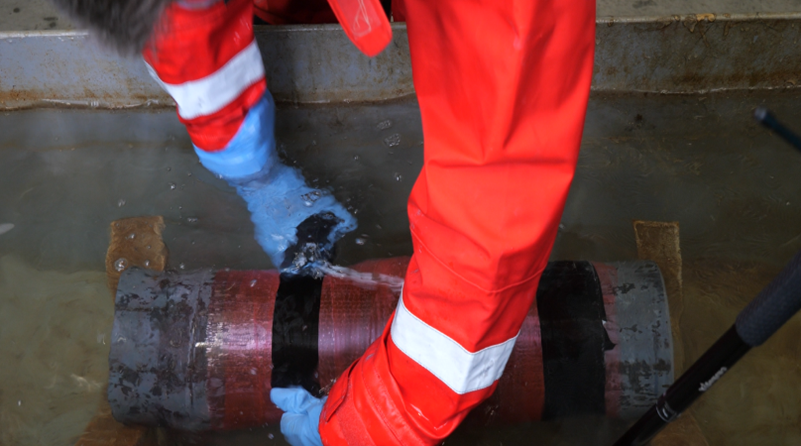

Secure pipe wrap application — Aplicación segura de envoltura de tuberías

Preguntas Frecuentes

¿Qué es una envoltura compuesta y por qué se utiliza para la reparación de tuberías?

La envoltura compuesta Belzona SuperWrap II consta de un sistema de resina 100% sólida, una lámina de refuerzo híbrido a medida, basada en fibra de vidrio y fibra de carbono, así como una película de liberación para compactar y consolidar la aplicación. Se utiliza para la reparación de tuberías para restaurar la integridad estructural, prevenir fugas y extender la vida útil de las mismas.

¿Cómo se repara una fuga activa en una tubería?

La reparación de una fuga activa implica detener temporalmente el flujo de un fluido y aplicar un método de reparación adecuado, como una envoltura compuesta. Para la reparación de tuberías submarinas o húmedas, los sistemas especializados como Belzona SuperWrap II garantizan una solución rápida y eficaz.

¿Qué tipo de daños en una tubería se pueden reparar con una envoltura compuesta?

Las envolturas compuestas son efectivas para reparar daños por corrosión y erosión, grietas o agujeros, fugas vivas y daños causados por impactos externos.
